2024款 -六度空間多功能振動試驗臺(閉環控制)
又叫:振動試驗臺、振動臺、振動試驗機、電磁式振動臺、六度空間一體機。
電磁式振動臺適用于:電子元器件、組件、機電產品、儀器儀表、電子玩具、醫藥及食品包裝…等行業實驗及生產線上對樣品進行振動試驗。模擬產品在制造、組裝、運輸及使用過程中所遭受的振動環境,以評定其結構的耐振性、可靠性和完好性。例如:1、電路板虛焊及可靠性;2、電子組件的接觸不良; 3、保護材料的磨損;4、結合物的松脫;5、提早將不良件篩檢 ;6、產品結構的強度; 7、各零件之標準值偏移; 8、零件的破損………等多種測試模式,以及找尋結構、零件、包裝與運送過程間的共振關系等。

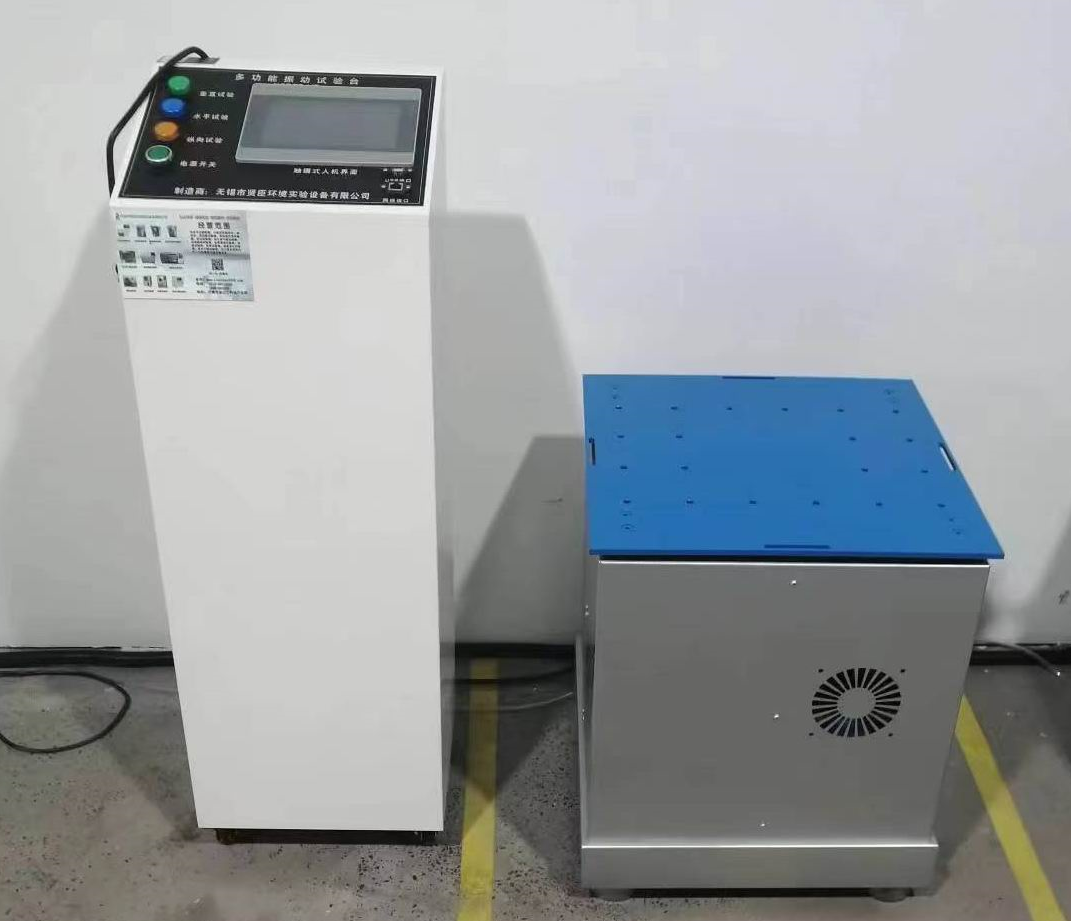

一、2024-款六度空間多功能振動試驗臺(閉環控制)
產品型號 | 臺面尺寸:長*寬*高mm |
XCDZD-YT-450 | 450*450*600mm |
XCDZD-YT-500(常用型號) | 500*500*600mm |
XCDZD-YT-600 | 600*600*600mm |
XCDZD-YT-750 | 750*750*600mm |
XCDZD-YT-850 | 850*850*600mm |
XCDZD-YT-1000 | 1000*1000*600mm |
1、以上幾種為常用的尺寸型號,如果您需要其他尺寸,我們可根據您的實際需求進行定做。 |
喜訊:賢臣聯合清華大學和國防科技大學耗時多年研發,2024再次迭代成功,并成為清華大學航空航天學院的電磁式振動試驗臺供應商!
2024款的產品優勢:賢臣與清華大學和國防科技大學聯合研發,迭代3次重磅推出:2024最新款的六度空間多功能振動試驗臺!可以精確設置調整:振幅、加速度、PSD等數值,解決市面上99%的老款山寨產品:只能調頻不能設置振幅和振幅但的痛點,告別每次測試都是不可預測的拋硬幣算命式的振動模式,實現了振動試驗的可重復性、可對比性、有數據支撐的振動試驗。
二、技術規格
1、振動方向:XYZ三軸 垂直+水平,又叫三軸6度空間。
在同一塊臺面實現:上下、 左右、 前后 6個方向的振動,并且可以選擇單獨方向振動或幾個方向的同時振動。
2、臺面試驗負載:標配110KG。
采用美國進口西屋動力系統,負載重量遠超山寨仿制者的70-100KG。(此為標配重量,我們可以根據客戶需求定做負
載重量,例如150KG 、200KG、 300KG 、600KG等都有成功案例)
3、頻率范圍:1-600.00HZ免費升級為1HZ~1000.00HZ、1-3000HZ、1~5000HZ能夠設置與顯示。
(頻率顯示精度0.01HZ,設置精確度0.1HZ。我們的起步頻率從1-600HZ免費升級為1-1000HZ,隨著測試日益嚴格市
面上1-600HZ已經難以滿足未來的測試要求,屆時只能重新購買頻率更大的振動臺,造成嚴重浪費。)
4、振幅:0~5.00 mm 能夠設置與顯示,設置精度0.01mm。
(能夠做到真正意義上的,用精確數值來顯示與設置振幅數值。市面上同類產品大多數屬于只能顯示,用一些文字游戲
含糊的標注振幅可調,而不能用精確的數字來設置振幅,屬于虛假振幅。)
5、加速度:0-20.00G 、0-40.00G、0-60.00G 能夠設置與顯示精確數值,設置精度0.01G。
(能夠做到真正意義上的,用精確的數值來顯示與設置加速度數值,市面上同類產品大多數屬于只能顯示,而不能用精
確化的數字化設置加速度,屬于虛假加速度。)
6、真正掃頻范圍:1HZ~1000.00HZ、1-3000.00HZ、1~5000.00HZ 。
(真正意義上的掃頻,是需要能設置頻率、振幅、加速度、掃頻時間、循環次數等數值,圖表1 設置一組電子行業最常
見的試驗要求,頻率從10HZ-55HZ-10HZ 、振幅2mm 、加速度任意、 循環一次需要2分 鐘 、每個方向需測試30分
鐘。如果不能設置調節振幅、加速度的話,這種的測試結果就是圖個樂,沒有可重復性,試驗也就沒有意義。)

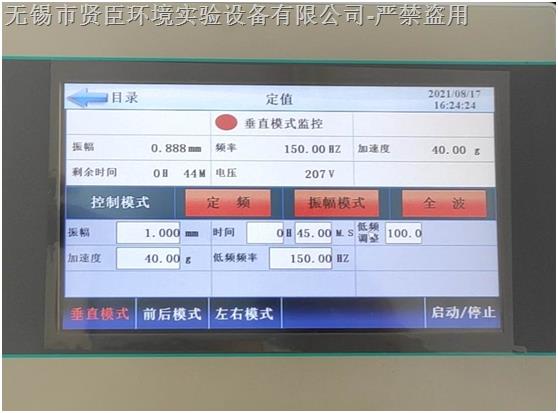

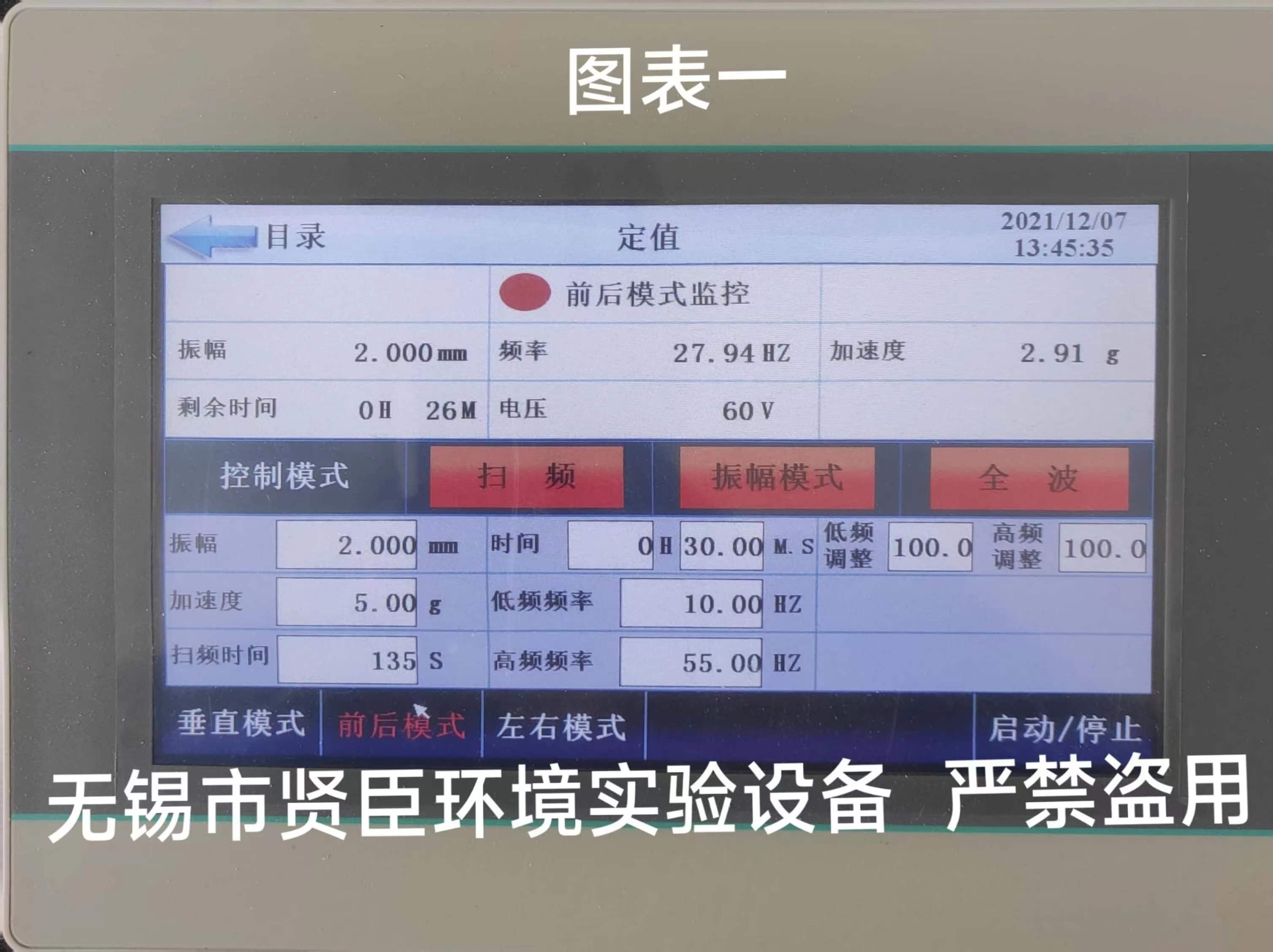

圖表一:賢臣公司最新款產品,即可以顯示也能夠設置:頻率、振幅、加速度、PSD等

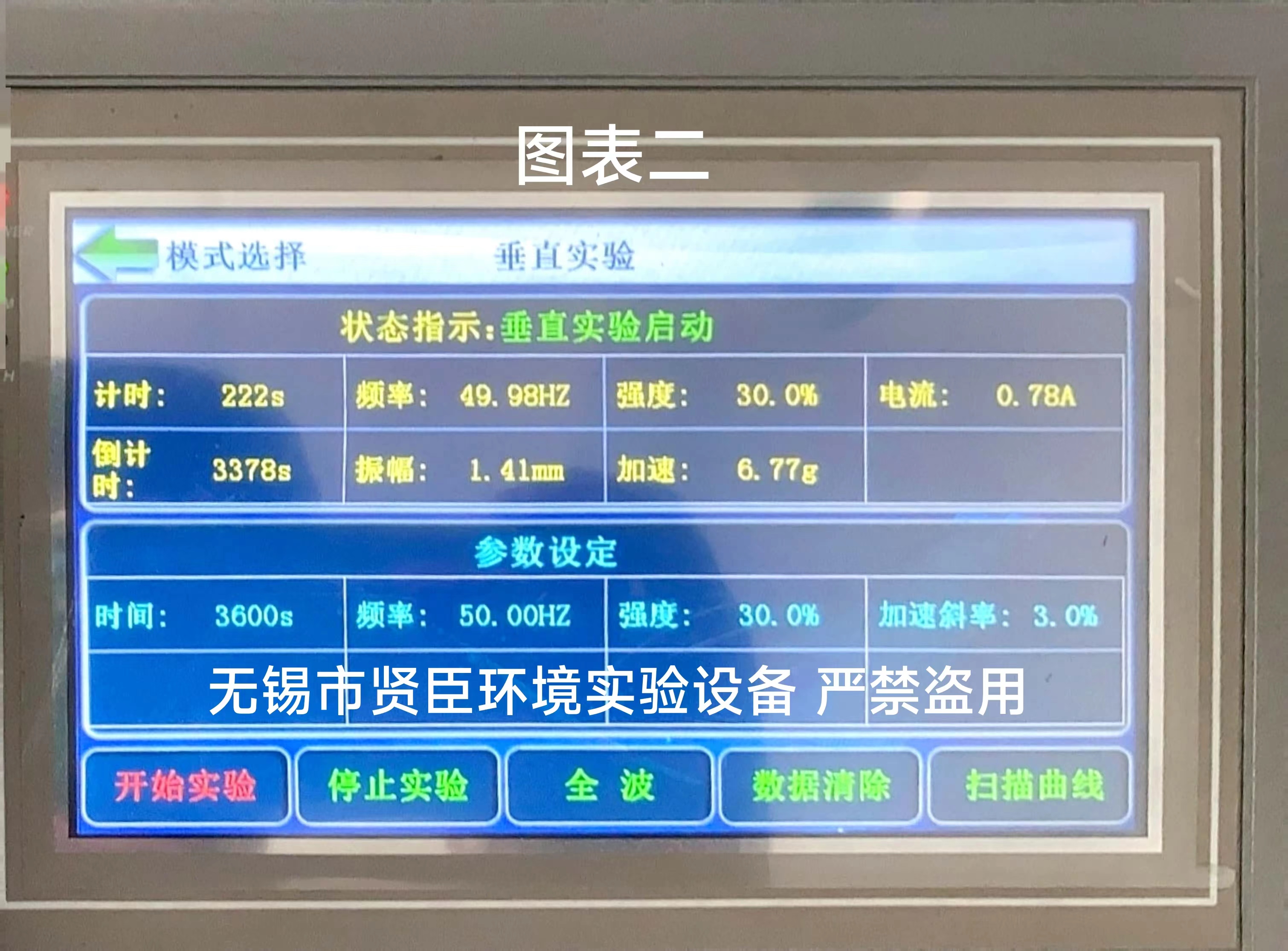

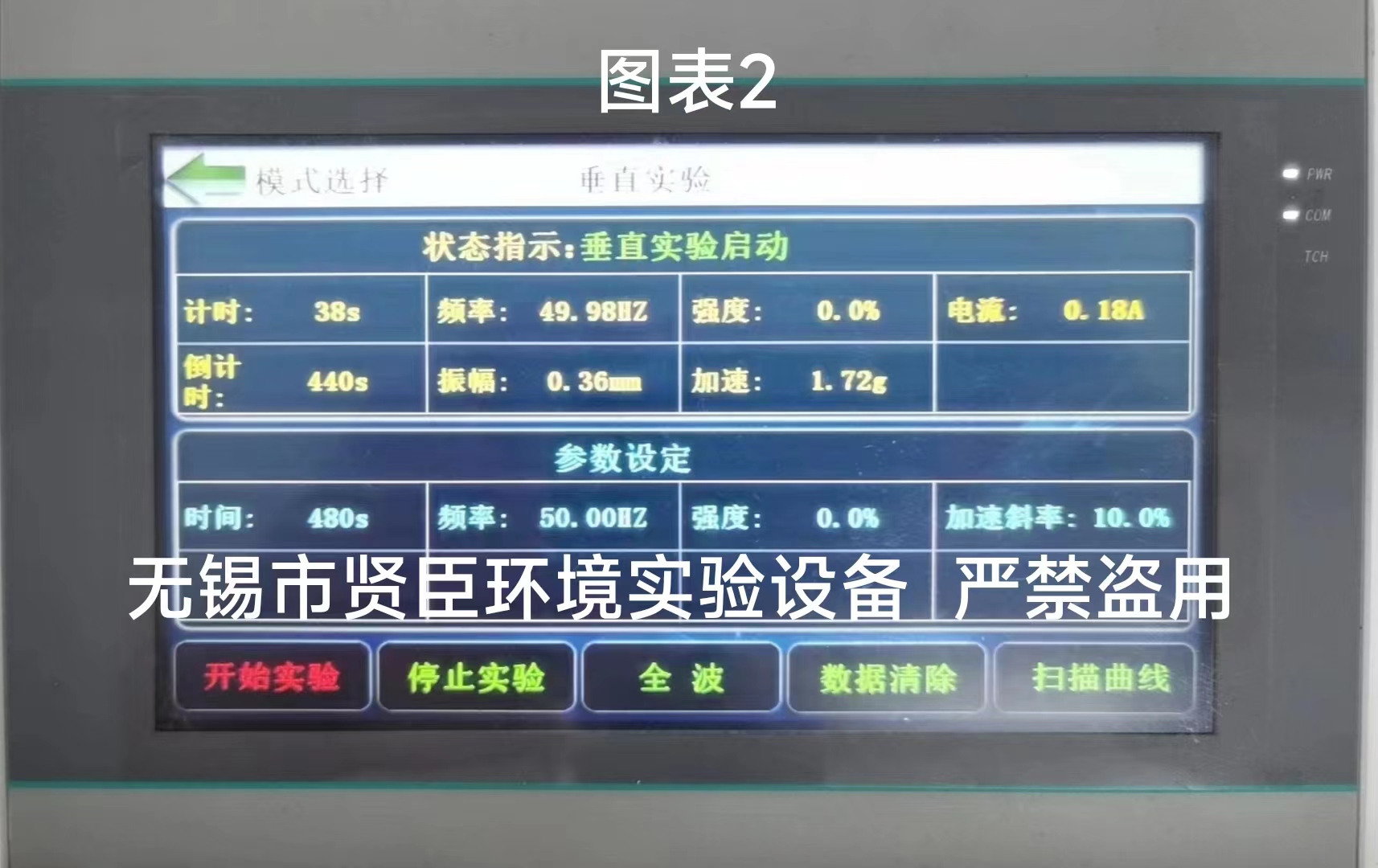

圖表二2 :賢臣公司十年前研發的老款,也是如今被市場大量山寨的款式,黃色部分為顯示區域,藍色是輸入?yún)^(qū)域。
只能輸入頻率,不能設置振幅、加速度等數值,每次測試都是不可精確重復,也不具備做實際測試的能力,只能
用來當個擺設應付參觀。
7、PSD頻率譜密度:具備PSD參數調整功能,市面上同類的產品,大多不具備此功能。
8、振動波形:正弦波(半波、全波)
9、可程式功能:100個程序組,每個程序組有20個程序段,一共2000個程序段,每段的時間、頻率、振
幅、加速度、PSD數值都可以任意設定,并有可循環次數設置。
10、倍頻功能(0.01HZ):①低到高頻②高到低頻③底到高頻再到高頻可循環 :
11、對數功能(0.01HZ):①低到高頻②高到低頻③低到高再到低頻/三種模式,可循環

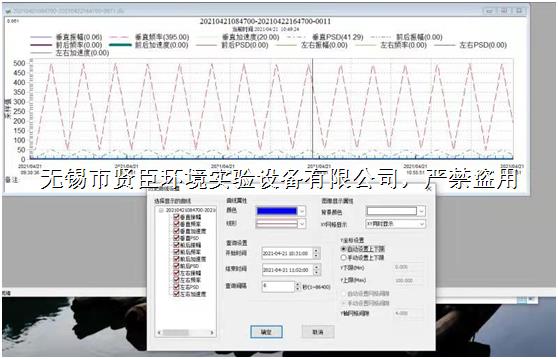

12、曲線功能:具備曲線功能,可以通過電腦連接或者U盤拷貝數據,在電腦上面可以查看和打印數據。
13、振動機功率:3kw /220V 保險絲電流:15A
14、時間控制:任意時間可設定(小時、分鐘、秒為單位)
15、實現功能:正弦波、調頻、掃頻、可程式、倍頻、對數、加速度,調幅,時間控制,全功能觸摸屏儀表控
制,可以設置與顯示加速度/振幅;/PSD等功能。
16、頻率:是指一秒鐘內交流電重復變化的次數,單位是赫茲,簡稱赫HZ

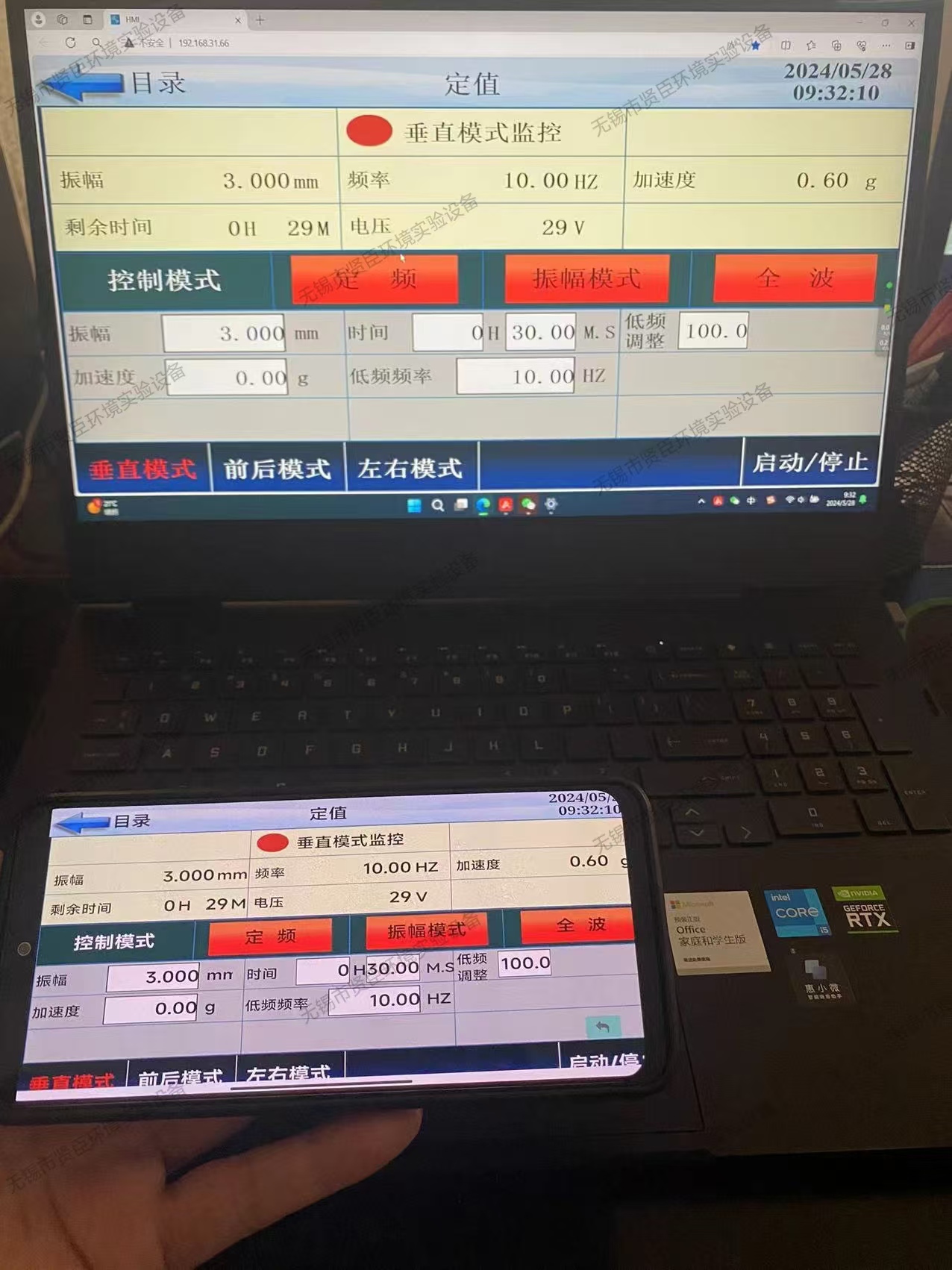

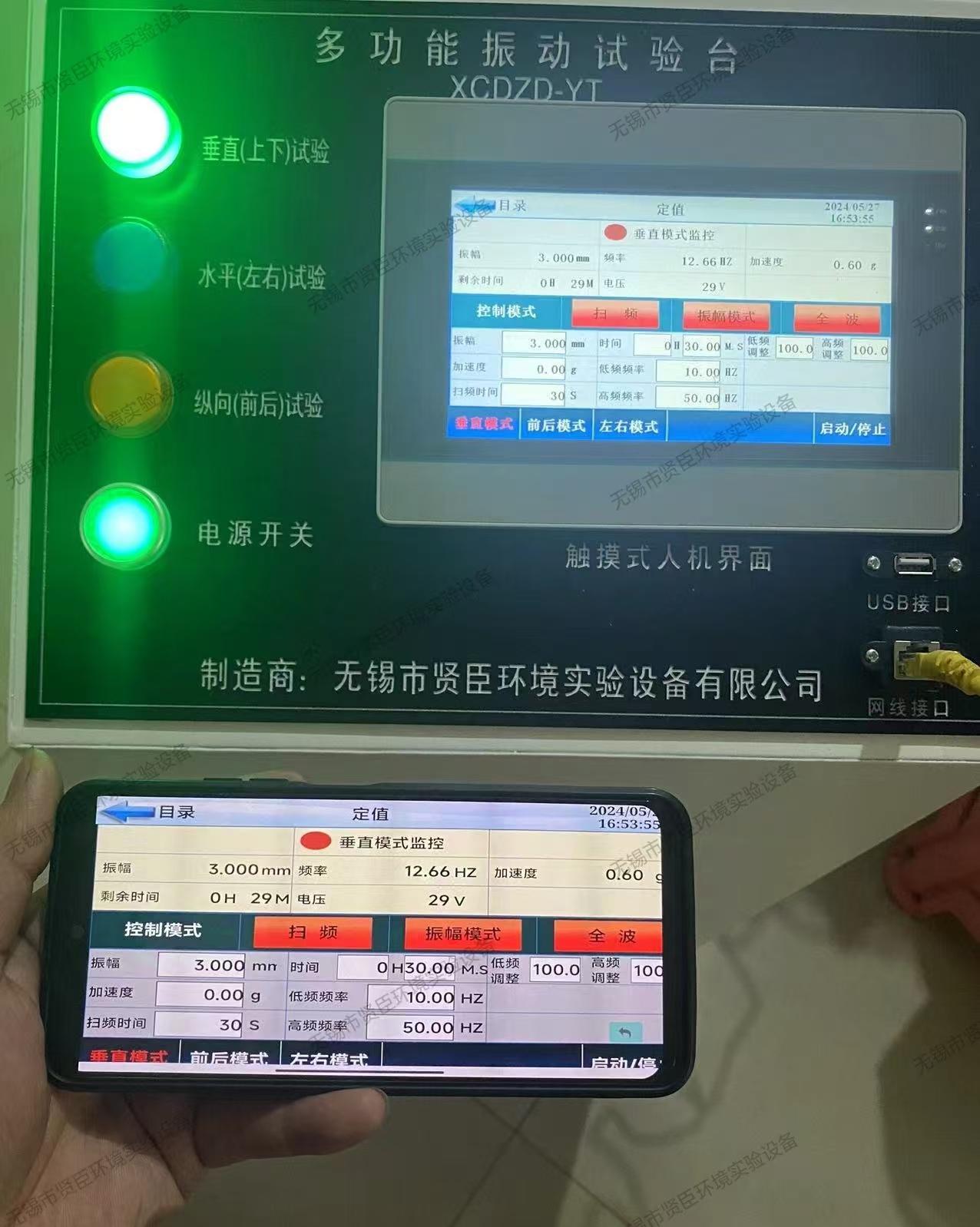

備注:最新款機器可以連接到電腦PC端、手機移動端、平板端,U盤等,實現智能化遠程操作與監控。(可選配)
特別提示:近期,我們發現市場上出現了一些盜用我司產品圖片、仿制我司新款軟件的控制界面,以及宣稱是我們代理商的行為。此類外觀功能相近、價格低廉的競品,他們實際振動出來的效果,與我們2024款振動試驗臺的振動效果完全不同。請廣大客戶在選購時注意比較,并認賢臣標志,以免購買到偽劣仿冒產品。我們始終堅信:技術的進步?jīng)]有捷徑,需要我們長期腳踏實的專注,持之以恒投入。
二、振動試驗臺的結構及主要特征:
1、控制器采用1.2mm優質A3高檔冷軋板經德國進口的數控機床制作,表面用靜電噴塑而成,增加了外觀質感和潔凈度。
2、振動臺體的臺面由8-10mm的優質冷軋板制成,臺面永不變形,放便維護。
3、臺面上有螺紋孔以便產品能夠穩定的在上面做試驗或者固定夾具。

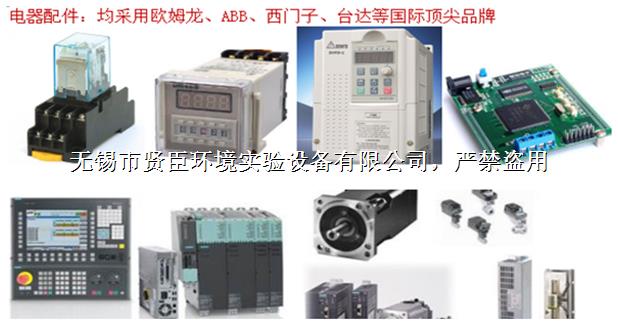

4、電器主要元件采用法國“施耐德”和日本“歐姆龍”等元件。

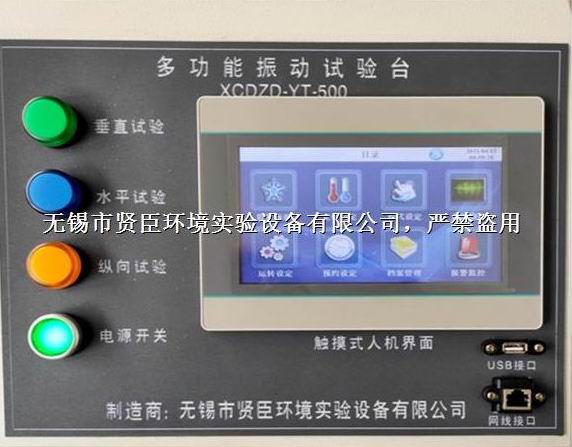

5、主控部分:賢臣自主研發7.2寸觸摸屏PLC控制器(西門子模塊)+變頻器+電氣配件采用進口施耐德、ABB等”品牌。
6、保護裝置:包括控制開關、保險絲、振幅調節、電機過熱保護等。
7、加重型臺體:振動臺體自身重量就達到150公斤以上,無需在地面打孔,適合任何樓層使用。
8、市場部分不良廠家,偷空減料減少了臺體用料, 只有60-100公斤自重,導致振動臺的臺體重量很輕,振動幅度稍大或者產品稍重必然嚴重跑位,電源周邊潛在危險,拉斷電線,跑位而碰撞到人或物品造成危害。只能靠在地面上打膨脹螺絲等方式補救,以破壞房屋結構與損壞機器使用壽命為代價.
9、寬調幅:調幅旋鈕調到很大狀態也沒事,克服其他廠家不能調到進行長時間試驗的通病。

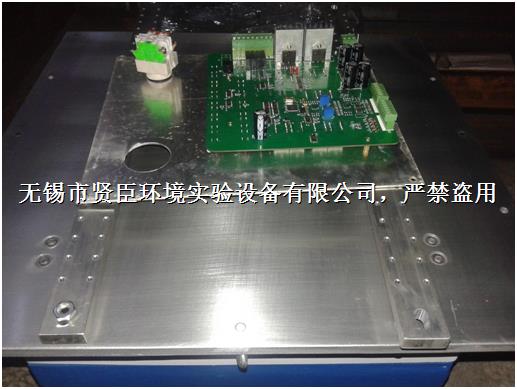

9、臺面上有M10螺紋孔,以便制造夾具工裝將產品穩定的在上面做試驗,臺面螺紋孔采用德國進口激光切割加工中心,
免費提供相關臺面螺紋孔的尺寸圖紙。

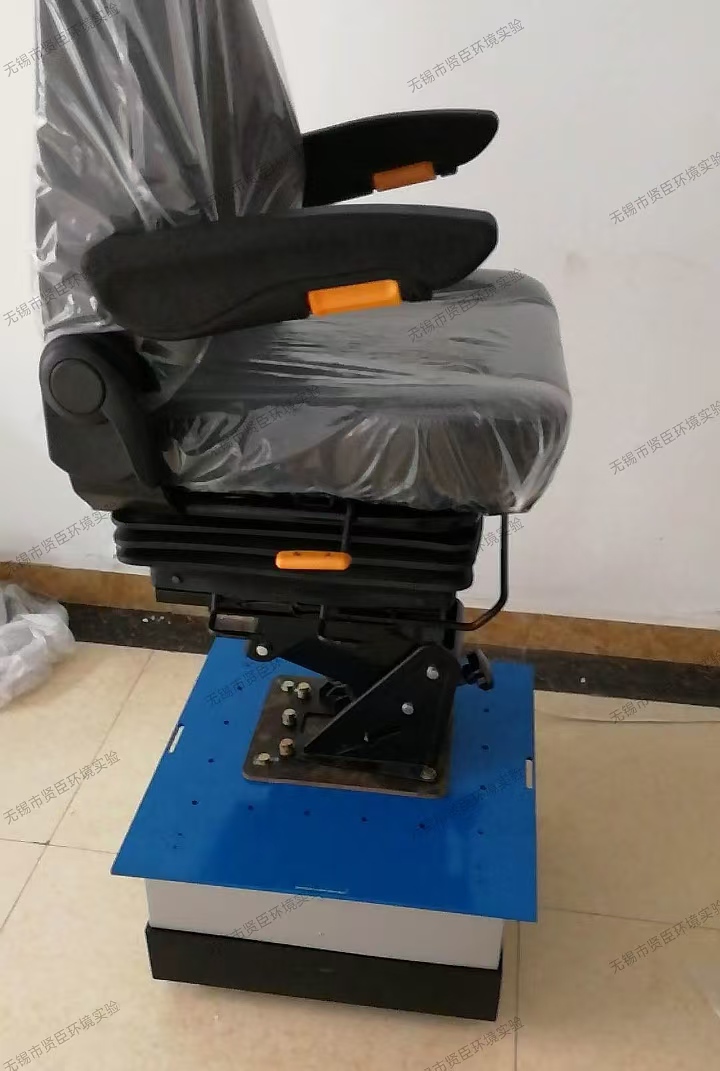

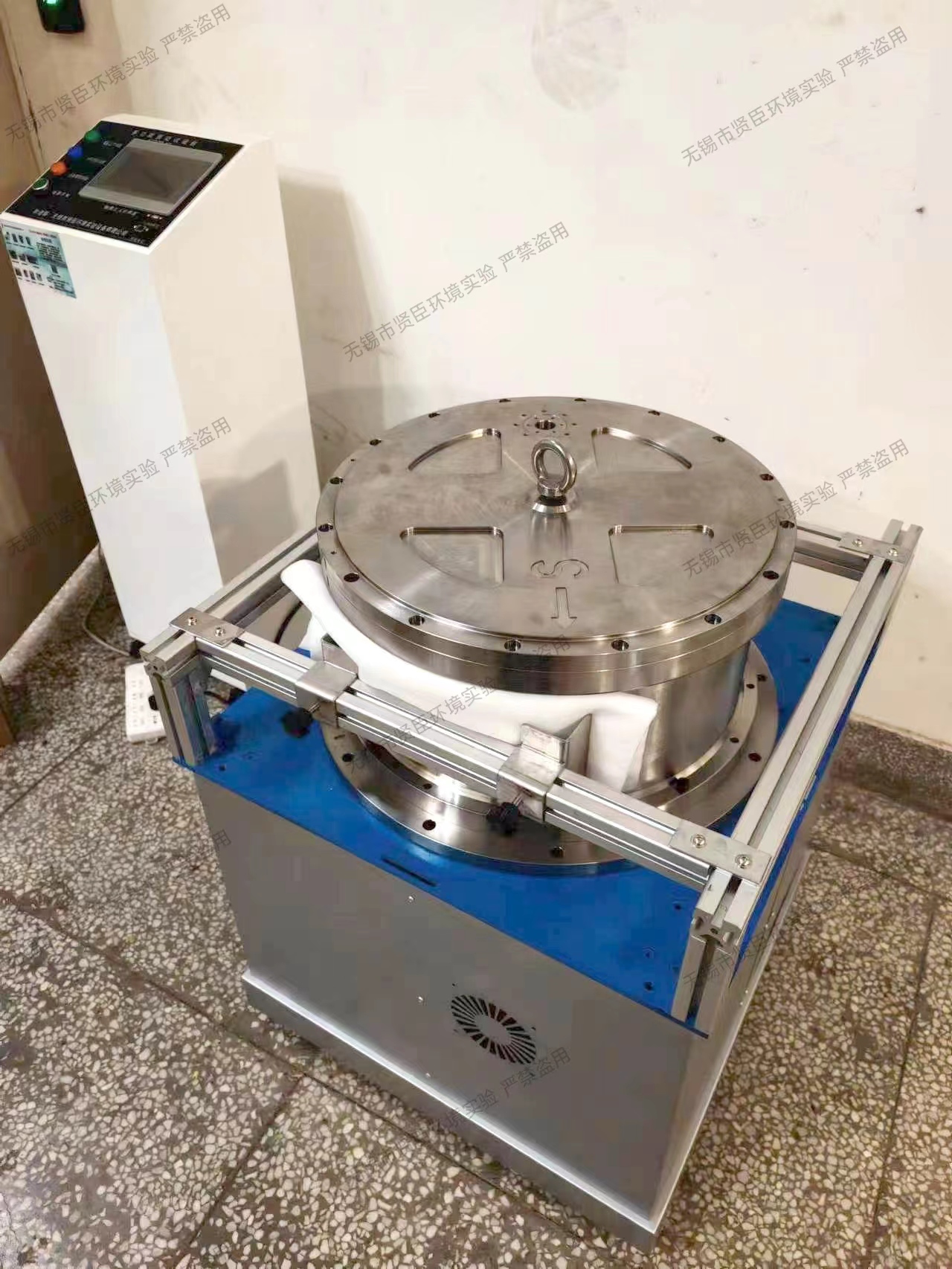

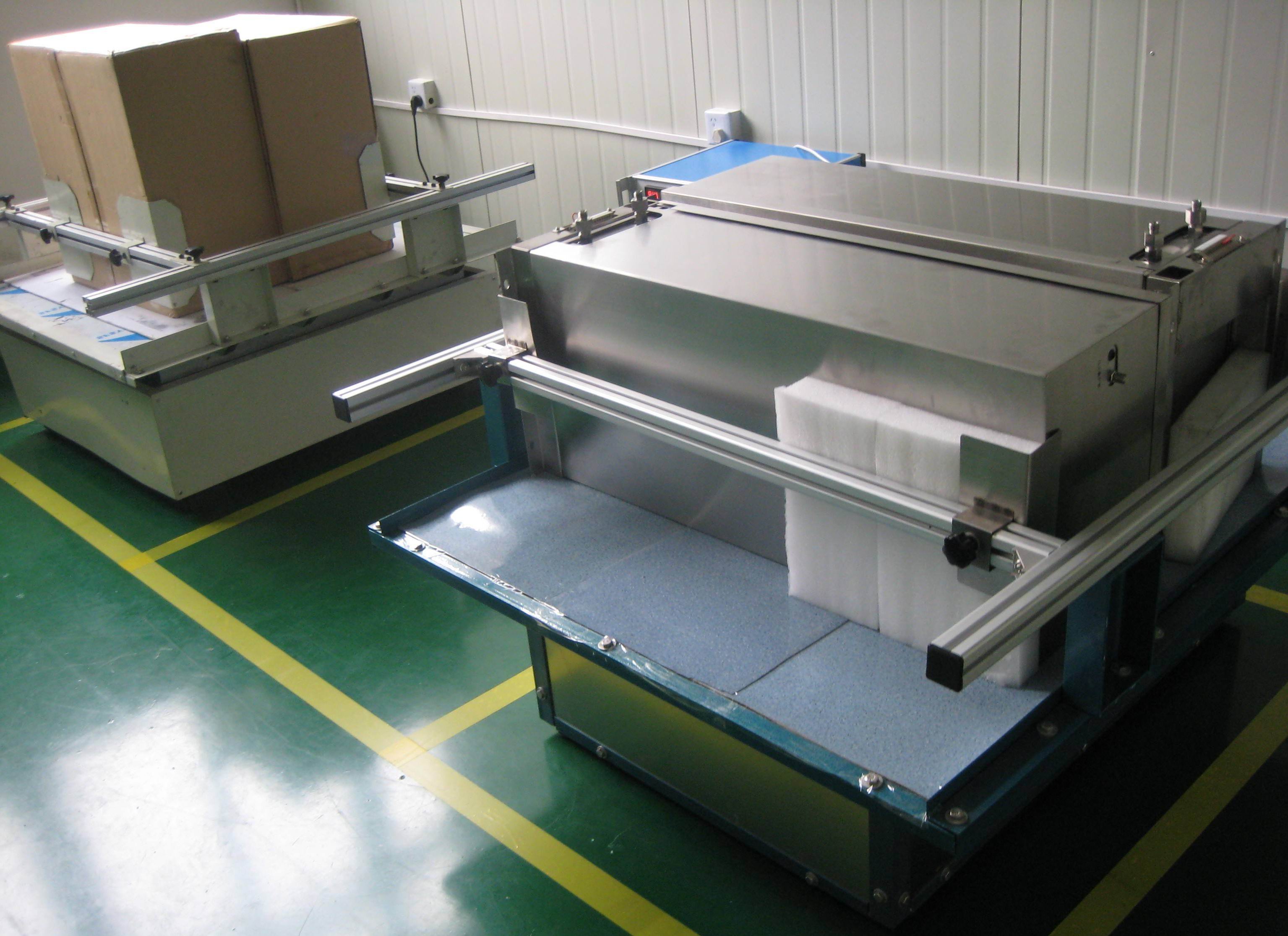

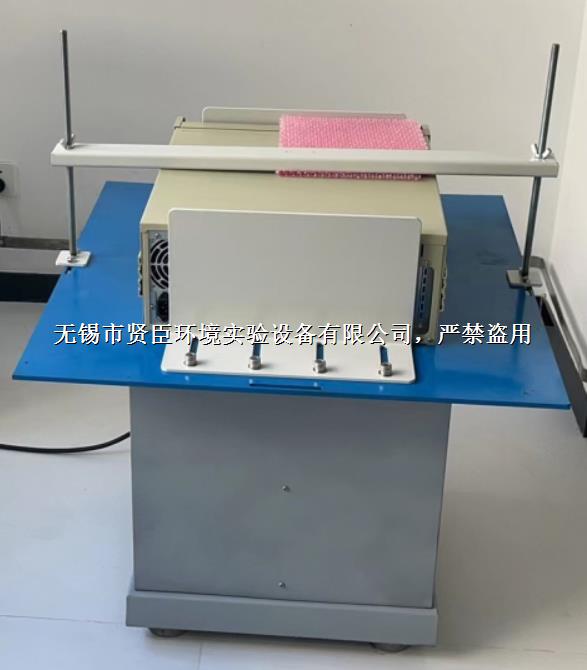

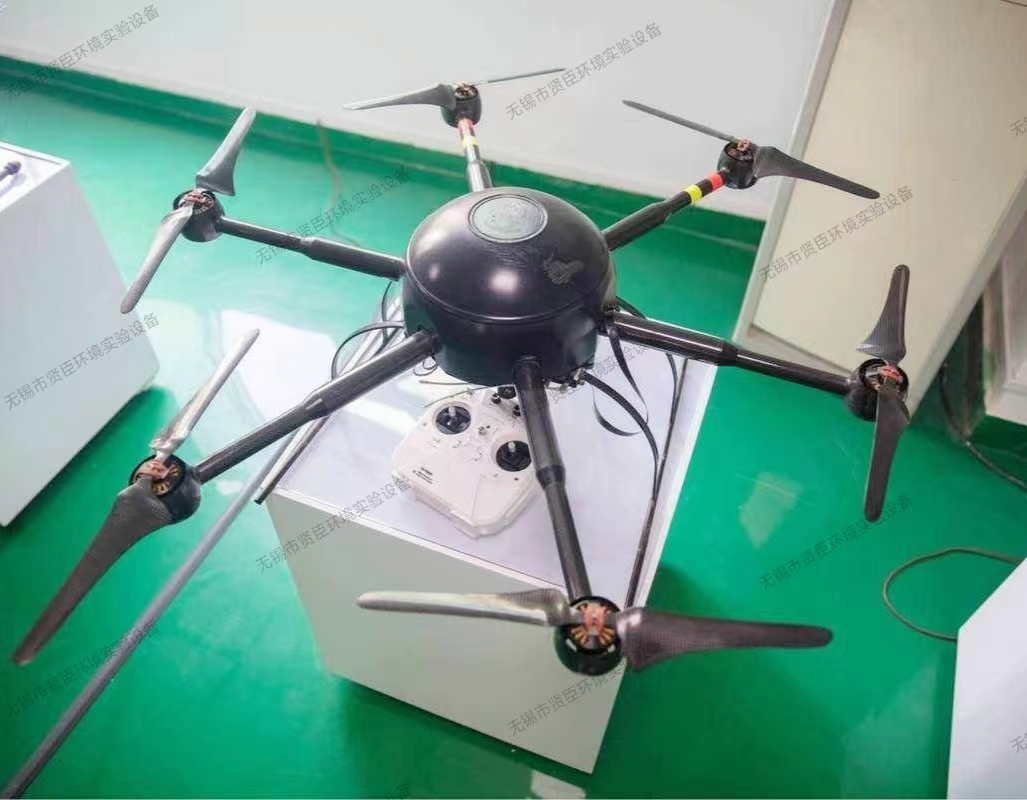

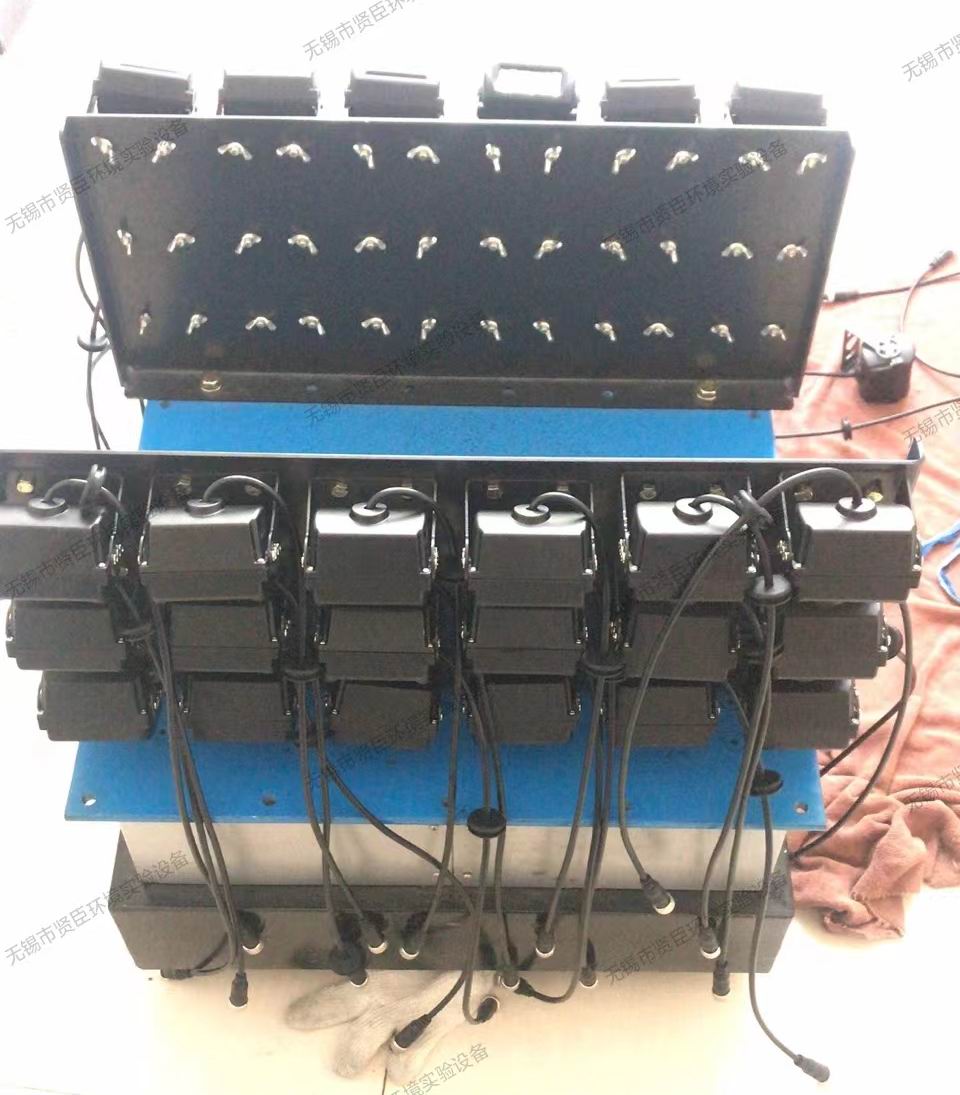

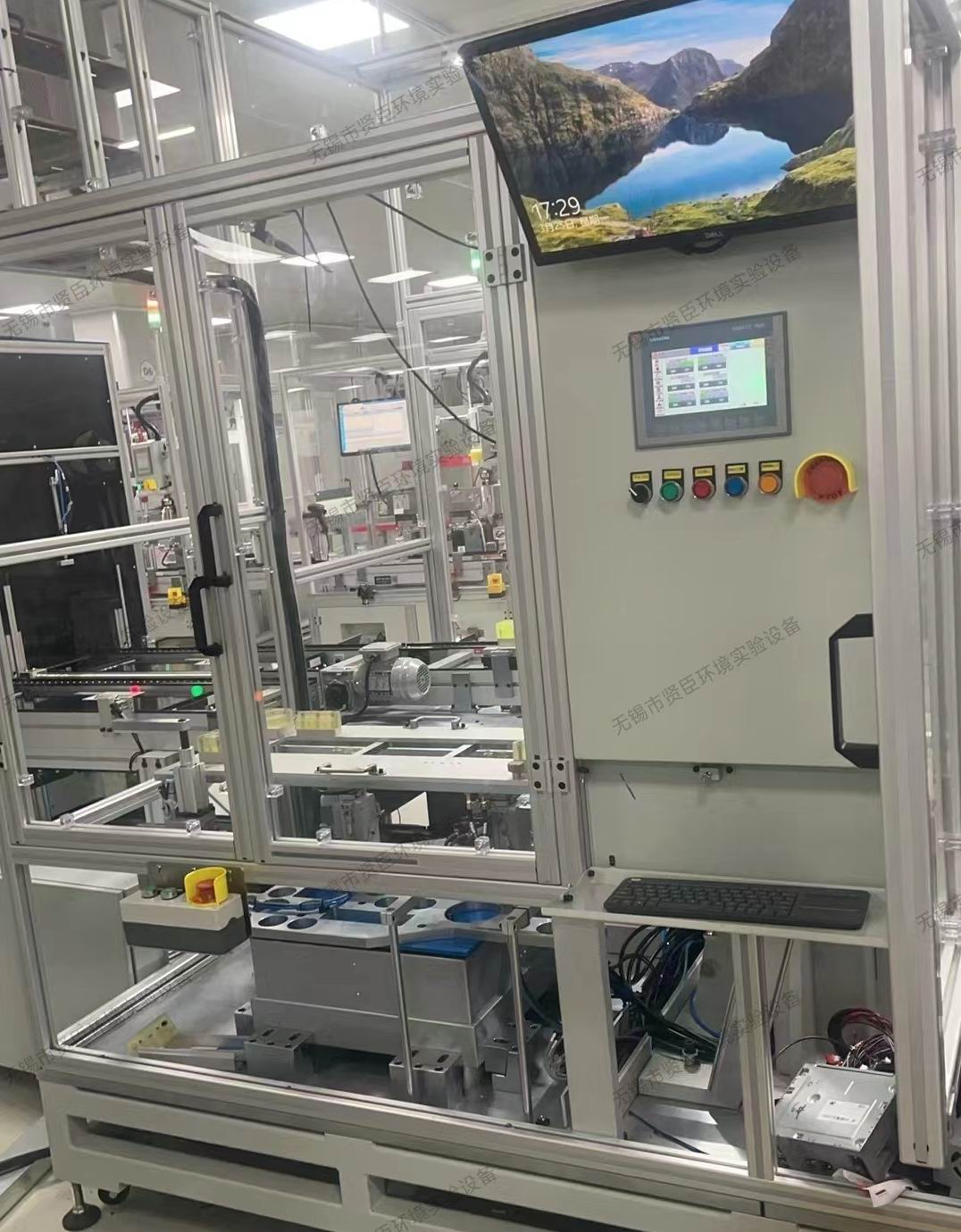

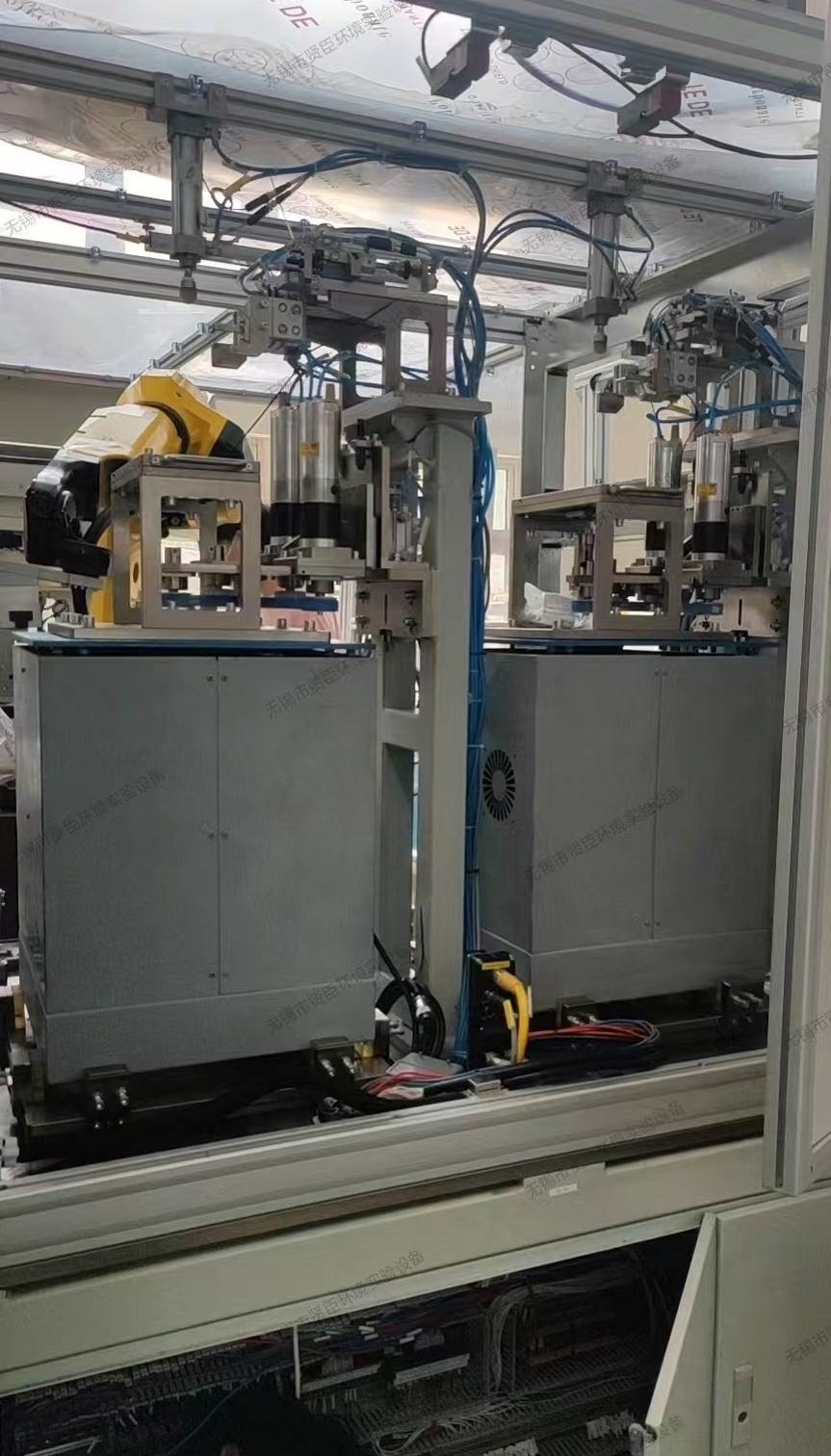

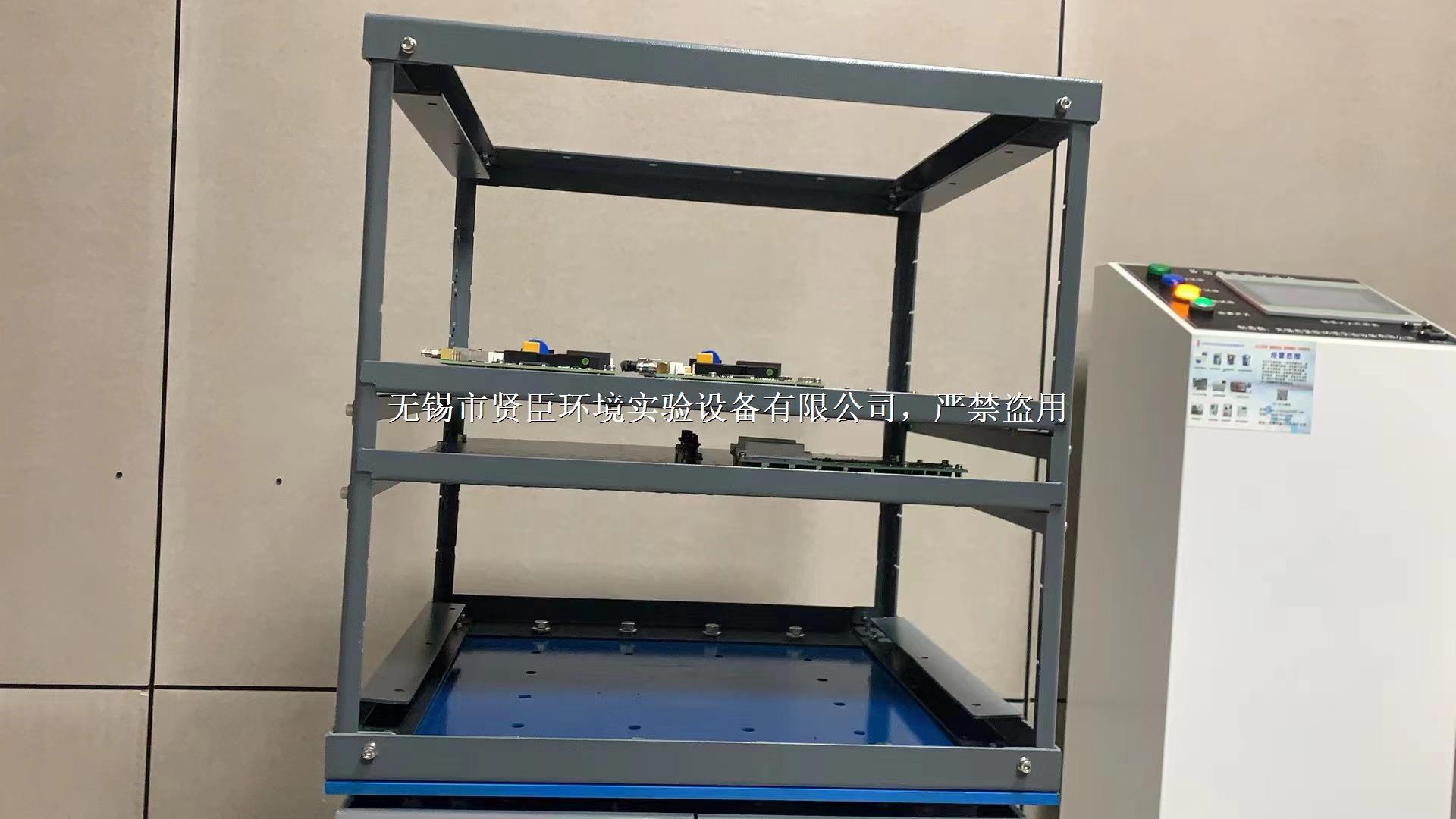

例子:我們擁有豐富的實際運用案例,以下為常見幾種固定方式,供您參考
三、優質貼心的售后服務:免費送貨上門、整機免費保修一年、箱體保修三年,免費終身維護!
1、為用戶提供所需的使用、維護咨詢、包教包會;
2、及時向用戶提供易損件和備件;
3、振動試驗臺從驗收之日起,設備質量保證期內,因制造質量問題不能正常工作時,供方在得到通知后24小時內將派出維修人 員進行免費維修。
